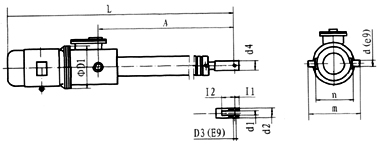

DYTZW(I)型整體直式電液推桿外形尺寸及安裝尺寸： |
DYTZW(I)型整體直式電液推桿技術參數（選型表）：
|
型號
|
額定輸出力（10N）
|
額定速度
（mm/s）
|
電機型號
|
行程制造范圍
（mm）
|
行程制造范圍
（mm）
|
||
|
推力
|
拉力
|
推速
|
拉速
|
||||
|
DYTZWi100-/100
|
100
|
70
|
110
|
140
|
Y801-4-0.55KW
|
50-600
|
30-100
|
|
DYTZWI300-/60
|
300
|
210
|
60
|
110
|
Y801-4-0.55KW
|
50-600
|
30-60
|
|
DYTZWI500-/60
|
500
|
350
|
60
|
110
|
Y802-4-0.75KW
|
50-600
|
30-60
|
|
DYTZWI750-/40
|
700
|
490
|
40
|
70
|
Y802-4-0.75KW
|
50-1500
|
30-40
|
注：1、上列表中所列電機的電壓等級為380V，防護等級為IP44，絕緣等級為B級。
2、超出表列的行程制造范圍或速度制造范圍的，另行注明，否則按表內技術參數制造。
3、表中速度范圍為水平使用時的范圍，向上或向下使用的速度均為水平使用的二分之一。
4、表中所列的典型號及功率，知該型號推桿在額定輸出力、額定速度為最大值時的功率。電機功率與推桿推力、速度成正比。
DYTZW(I)型整體直式電液推桿外形尺寸安裝尺寸
|
型號
|
外形尺寸
|
安裝尺寸
|
||||||||||
|
L
|
D1
|
A
|
l1
|
2
|
d(e9)
|
m
|
n
|
d1
|
d2
|
D3(E9)
|
d4
|
|
|
DYTZWi100-/100
|
785+s
|
200
|
350+1/2S
|
20
|
40
|
20
|
195
|
145
|
20
|
40
|
12
|
40
|
|
DYTZWI300-/60
|
820+s
|
200
|
350+1/2S
|
20
|
40
|
20
|
195
|
145
|
20
|
40
|
12
|
40
|
|
DYTZWI500-/60
|
835+s
|
200
|
350+1/2S
|
20
|
40
|
20
|
195
|
145
|
20
|
40
|
12
|
40
|
|
DYTZWI750-/40
|
860+s
|
250
|
350+1/2S
|
20
|
40
|
20
|
195
|
145
|
20
|
40
|
12
|
40
|
